Tenmat Ventilerade Brandstopp

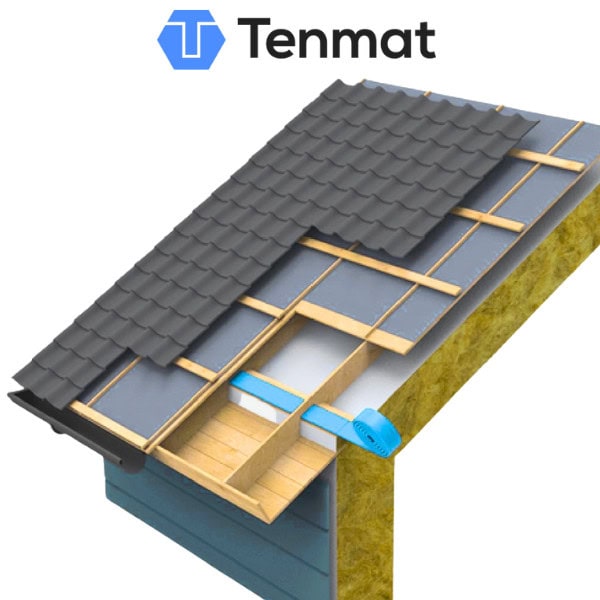

Tenmat Ventilerade Brandstopp är avsett för användning i ventilerade luftspalter där ventilation ska bibehållas i normal drift, främst i luftspalt i takfot och i luftspalt bakom fasadbeklädnad i ventilerad fasad.

Produkten används i byggprojekt där brandskyddet hanteras genom analytisk dimensionering. Eftersom brandsvällande brandtätningar av denna typ inte utgör en brandavskiljande konstruktion i sig, ska den brandtekniska funktionen bedömas som en del av den samlade konstruktionen.

Den brandtekniska prestandan uppnås först när luftspalten har förseglats genom svällning. Val av produkt, detaljutformning och kringliggande material behöver därför verifieras med hänsyn till luftspaltens geometri, infästning, omgivande byggnadsdelar och det förväntade brandförloppet.

Användning av Tenmat Ventilerade Brandstopp förutsätter att ansvarig brandkonsult dokumenterar lösningen i projektets brandskyddsbeskrivning eller analytiska dimensionering, i enlighet med gällande krav enligt BBR 30 och aktuella bygghandlingar.

Tenmat Ventilerade Brandstopp är brandtekniskt verifierad för användning i ventilerade luftspalter där ventilation förekommer i normal drift. Produkten är provad och bedömd som brandsvällande brandtätning för så kallade öppna luftspalter (open state cavity barriers), där den brandtekniska funktionen uppnås genom förslutning av luftspalten vid brand.

Provning och bedömning har utförts med utgångspunkt i ASFP TGD 19 samt prEN 1364-6:201X. Den redovisade prestandan avser brandmotstånd i minuter efter att luftspalten har förseglats genom svällning, och ska inte tolkas som brandklass EI.

Vid brand sväller produkten och försluter luftspalten, vilket möjliggör dokumenterat brandmotstånd i intervallet 30–60 minuter, beroende på utförande och montage. Denna prestanda förutsätter att luftspalten är korrekt utformad och att kringliggande konstruktion är dimensionerad för den aktuella brandbelastningen.

Brandsvällande brandtätningar av denna typ kan per definition inte uppnå brandklass EI enligt EN 1366-4:2021. EI-klassning förutsätter en omedelbart brandavskiljande konstruktion med verifierad integritet och isolering från brandens start. I ventilerade luftspalter med brandsvällande lösningar uppnås den brandtekniska funktionen först efter att luftspalten har förseglats genom svällning, vilket sker efter en viss tid vid förhöjd temperatur.

Under den initiala fasen, innan full förslutning har skett, är konstruktionen fortfarande ventilerad och kan därför inte betraktas som brandavskiljande enligt kraven för EI-klassning. Av denna anledning redovisas prestanda för denna typ av brandskydd som brandmotstånd i minuter.

Användning av Tenmat Ventilerade Brandstopp förutsätter att den brandtekniska funktionen bedöms i relation till den omgivande konstruktionen. Vid projektering rekommenderas att produktens provningsrapporter, montageanvisningar och övrig teknisk dokumentation används som underlag i projektets brandskyddsbeskrivning eller analytiska dimensionering.

Relaterad kunskap
För en övergripande genomgång av krav, provningsstandarder och lösningsprinciper för brandskydd i luftspalter, se vår kompletta guide om brandskydd i luftspalter.

Tenmat Ventilerade Brandstopp är utformat för att möjliggöra ventilation i normal drift och för att försluta luftspalten vid brand genom brandsvällning. Produkten fungerar som en passiv brandskyddskomponent i ventilerade konstruktioner där luftflöde krävs under normala förhållanden.

Svällbandet aktiveras vid förhöjd temperatur och börjar expandera vid cirka 180°C. Vid korrekt montage tar det normalt cirka 2 minuter för produkten att helt försluta en luftspalt upp till 50 mm. När luftspalten är förseglad bidrar lösningen till dokumenterat brandmotstånd i 30–60 minuter.

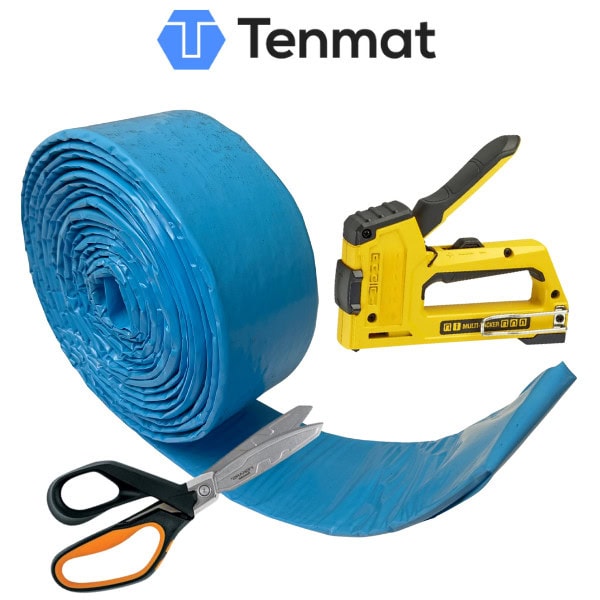

Produkten är flexibel och förlåtande mot mindre variationer i luftspaltens geometri, vilket underlättar montage i praktiska byggsituationer. Brandtätningen monteras genom att svällbandet häftas eller fästs mot underlaget i luftspalten och tillåts expandera fritt mot motytan.

Den omslutande blå PE-filmen ska normalt inte avlägsnas vid montage. Filmens funktion är att skydda svällbandet mot väder, fukt och yttre påverkan under byggskede och drift.

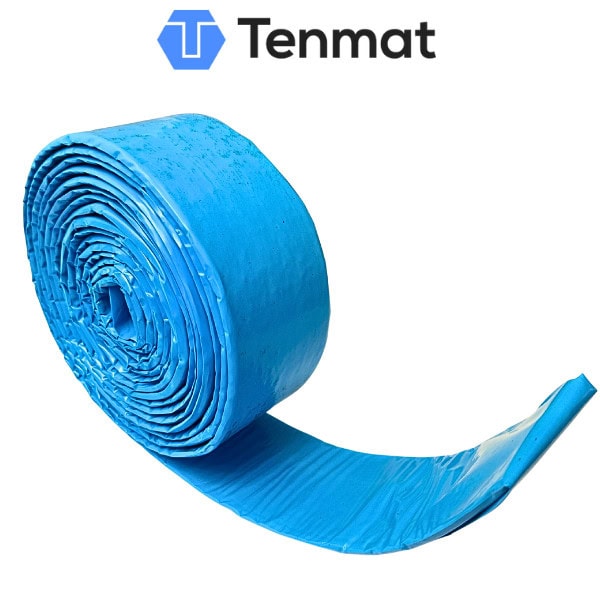

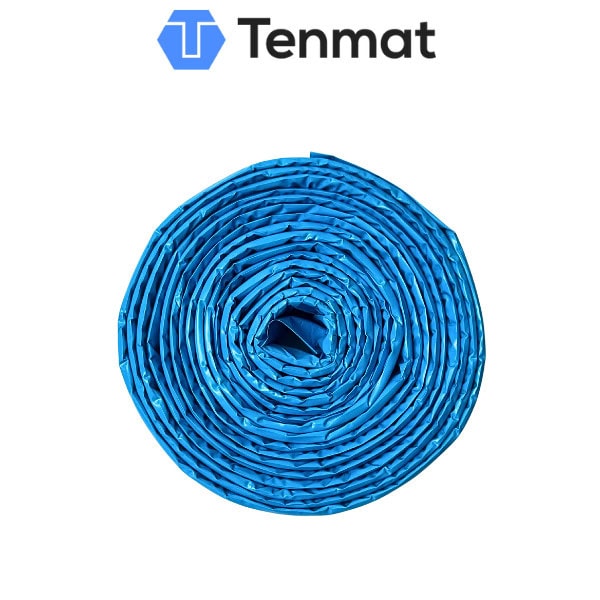

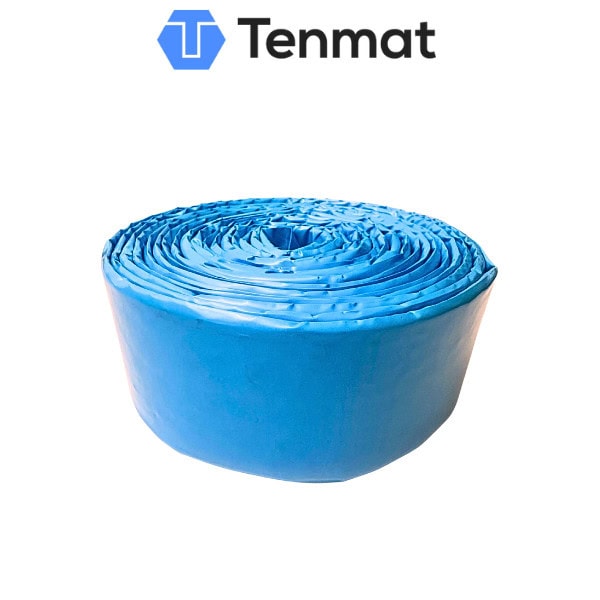

Tenmat Ventilerade Brandstopp levereras på rulle om 6,3 meter med en bredd på 75 mm och en tjocklek på 4 mm. Produkten är bedömd i Byggvarubedömningen, registrerad i SundaHus och Svanen SCDP samt har en tredjepartsverifierad miljövarudeklaration (EPD).
