Tenmat Ventilerade Brandstopp är ett intumescerande brandskydd (ett så kallat open-state cavity barrier) för luftspalter i takfot och bakom fasadbeklädnad i ventilerade fasader. Produkten är ventilerande i normalt bruk och försluter luftspalten vid brand genom termisk svällning, vilket ger dokumenterat brandmotstånd efter förslutning. Den är inte EI-klassificerad i sig och används därför i projekt där brandskyddet verifieras genom analytisk dimensionering.
För en komplett genomgång av krav, standarder och verifierade lösningar för takfot och ventilerade fasader, se vår stora guide om brandskydd i luftspalter
Vad är Tenmat Ventilerade Brandstopp?
Tenmat Ventilerade Brandstopp är ett så kallat open-state cavity barrier, det vill säga ett brandstopp som är öppet (ventilerande) i normaltillstånd men som försluter luftspalten vid brandpåverkan.

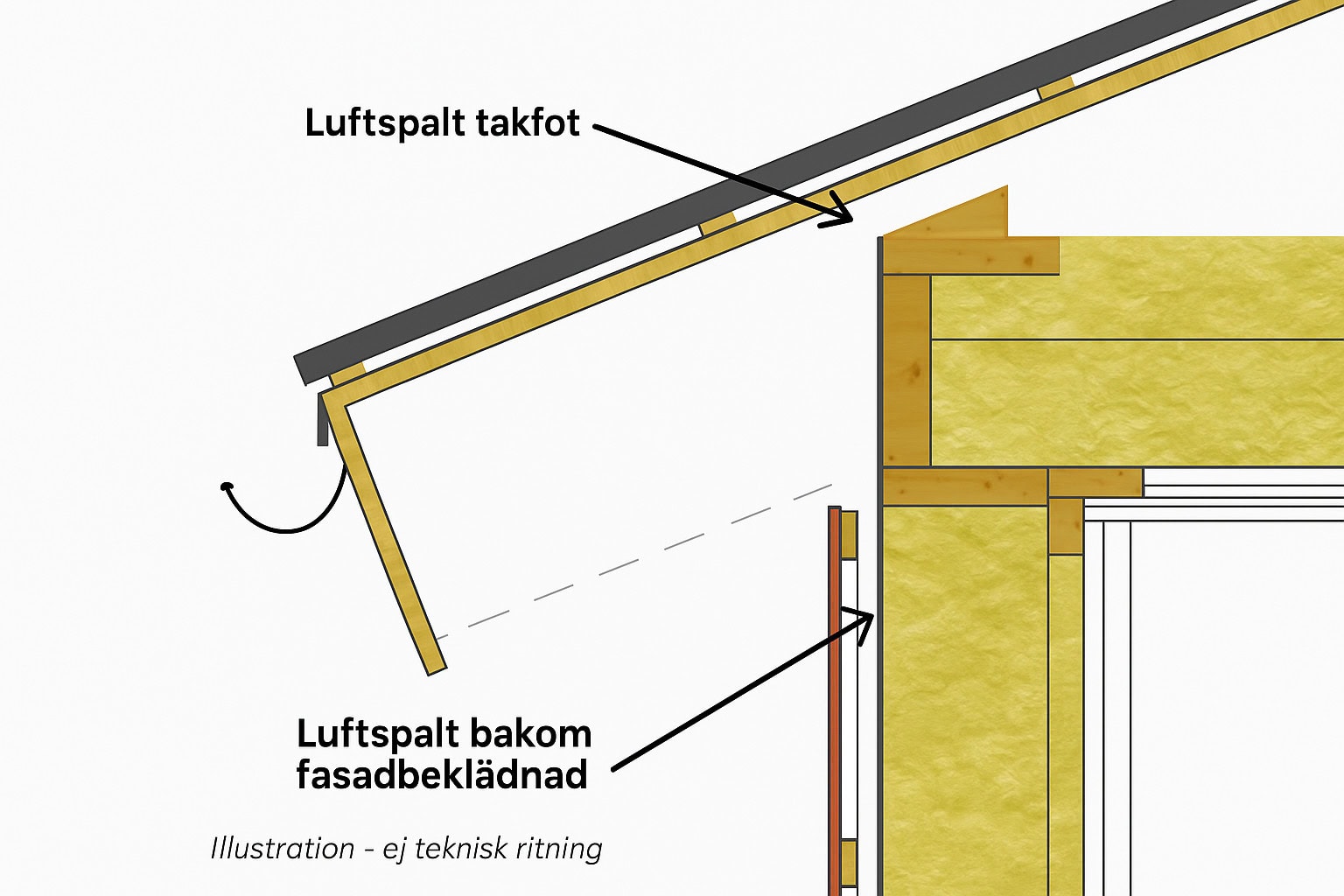

Det är ett vanligt förekommande brandskydd för ventilerade luftspalter i takfot och bakom fasadbeklädnad i ventilerade fasader.
Den brandtekniska funktionen verifieras genom analytisk dimensionering.
Varför behövs brandskydd i luftspalter?
Luftspalter behövs för fuktsäkerhet och uttorkning, men de skapar samtidigt sammanhängande hålrum där brandgaser och lågor kan spridas snabbt.
I byggnader med flera våningsplan kan detta leda till:
- snabb vertikal brandspridning,
- transport av heta brandgaser genom skorstenseffekt,
- dold brandspridning som är svår att upptäcka och släcka.
Brandskydd i luftspalter syftar till att bryta denna spridning och begränsa brandförloppet.
För en mer utförlig genomgång av hur detta hanteras i olika konstruktioner, se vår guide om brandskydd i luftspalter.
.
Hur fungerar Tenmat Ventilerade Brandstopp?
Tenmat Ventilerade Brandstopp är uppbyggt av interkalerad grafit, ett grafitmaterial vars skiktstruktur modifierats så att gas bildas mellan lagren vid upphettning. När temperaturen når cirka 180 °C aktiveras materialet och expanderar kraftigt i tjockled.
Svällningen gör att luftspalten försluts och bildar en tät barriär mot lågor och heta brandgaser.
Vid korrekt montering tar det normalt omkring två minuter att helt försluta en luftspalt på 50 mm (motsvarande cirka 46 mm fri luftspalt efter montering). Vid mindre luftspalter sker förslutningen proportionellt snabbare.
Efter förslutning uppnås dokumenterat brandmotstånd i intervallet 30–60 minuter, beroende på utförande och montage, enligt respektive provningsunderlag.
Open-state-brandstopp och EI-lösningar – vad är skillnaden?
Open-state-lösningar är öppna i normaltillstånd och aktiveras först vid brandpåverkan. Deras funktion bygger på att luftspalten försluts genom termisk svällning.
EI-klassade lösningar är provade och klassificerade för att ge brandavskiljning (integritet och isolering) från brandens start, samtidigt som de är ventilerande i normalt bruk.
Exempel på sådana lösningar är BrandShield EI och Brandnätet INCA WFS net®, som är provade enligt EN 1366-4:2021 och klassificerade enligt EN 13501-2.
Alla passiva brandskydd aktiveras termiskt. Det som skiljer lösningarna åt är tiden till uppnådd brandavskiljning.
Stor variation i verifierad prestanda hos olika brandsvällande lister
Brandsvällande band och lister är inte tekniskt likvärdiga. Olika tillverkares produkter är verifierade för olika kombinationer av spaltbredd, omgivande material och utförande och uppvisar därför olika verifierad brandteknisk prestanda.
Provnings- och dokumentationsunderlag visar att samma typ av lösning kan fungera mycket olika i olika tillämpningar. Skillnader i spaltbredd eller material i angränsande byggnadsdelar kan leda till stora skillnader i uppnådd integritet och isolering.
I tredjepartstester har Tenmat Ventilerade Brandstopp visat att luftspalter i träbaserade konstruktioner med spaltbredder på 50 mm kan förslutas inom några minuter och därefter uppnå brandmotstånd på cirka 80 minuter avseende isolering och cirka 120 minuter avseende integritet i den provade konfigurationen.
Samtidigt visar annan offentlig dokumentation för liknande open-state-lösningar att motsvarande lösningstyper i jämförbara materialkombinationer kan uppnå betydligt lägre brandmotstånd vid samma spaltbredd.
Detta innebär att brandsvällande lister inte bör betraktas som en utbytbar produktkategori och att prestanda inte kan generaliseras mellan olika produkter eller tillämpningar. Vid projektering måste varje lösning därför bedömas utifrån sitt eget verifieringsunderlag, sina provningsförutsättningar och sina dokumenterade begränsningar.
För en viss tillverkares brandsvällande list uppnås 60 minuters brandmotstånd endast vid spaltbredder på 25 mm. Vid större spalter, till exempel 50 mm, visar verifieringsunderlaget i trärelaterade konstruktioner betydligt lägre tider eller saknar helt redovisning.
Om begreppet “motsvarande EI” och liknande benämningar
På marknaden förekommer ibland formuleringar som att brandsvällande lister, brandband eller takfotsband har “motsvarande EI-klass”, “EI-ekvivalent funktion” eller liknande. Sådana benämningar saknar teknisk och juridisk grund.
EI är en formell klassificering enligt EN 13501-2 som endast kan erhållas genom provning och klassificering enligt tillämplig provningsstandard, till exempel EN 1366-4:2021. En produkt som inte är provad och klassificerad enligt detta regelverk kan därför inte anses ha en EI-klass, oavsett uppmätt brandmotstånd i minuter eller funktion efter aktivering.
Att beskriva open-state-lösningar eller andra reaktiva brandskydd som “motsvarande EI” riskerar därför att leda till felaktiga antaganden i projektering, särskilt i byggnadsdelar där kravet avser brandavskiljning från brandens start.
I prestandabaserad projektering kan sådana produkter användas på ett korrekt sätt genom analytisk dimensionering på konstruktionsnivå, men detta är något annat än att uppfylla ett formellt EI-krav genom provning och klassificering.
Av tydlighetsskäl bör därför begrepp som “motsvarande EI”, “EI-ekvivalent” eller liknande undvikas i teknisk dokumentation och projekteringsunderlag.
Hur är funktionen verifierad?
Tenmat Ventilerade Brandstopp är provad som open-state cavity barrier enligt ASFP TGD 19 med koppling till prEN 1364-6 och standardbrandkurva enligt EN 1363-1.
Provningen verifierar barriärens funktion i en definierad provuppställning och hur länge den kan motstå brand efter att luftspalten har förslutits.
Däremot beskriver provningen inte hur ett helt fasadsystem eller ett helt vindsutrymme beter sig i en verklig brand, där faktorer som geometri, höjd, luftflöden och skorstenseffekt påverkar brandförloppet.
Vid analytisk dimensionering verifieras därför den brandtekniska funktionen på konstruktionsnivå. Det innebär att ansvarig brandkonsult vid behov kan justera eller komplettera kringliggande byggnadsdelar för att säkerställa att kraven enligt BBR uppfylls. Detta är en normal och etablerad del av prestandabaserad brandskyddsprojektering och innebär inte att produkten i sig avviker från gällande regelverk.
Om robust och evidensbaserad verifiering
I brandteknisk projektering används ibland begrepp som “robust brandskydd” eller “evidensbaserat brandskydd”. I detta sammanhang avses med detta att den brandtekniska funktionen är verifierad genom etablerade metoder såsom provning enligt standard, formell klassificering eller analytisk dimensionering med spårbara antaganden och dokumentation.
Robusthet innebär här att funktionen är mindre känslig för variationer i utförande, toleranser, geometri och användning, och att dess begränsningar är kända och dokumenterade.
Ett evidensbaserat angreppssätt innebär att tekniska beslut baseras på verifierbara data och dokumentation, inte på analogier, antaganden eller förenklade jämförelser mellan olika lösningar.

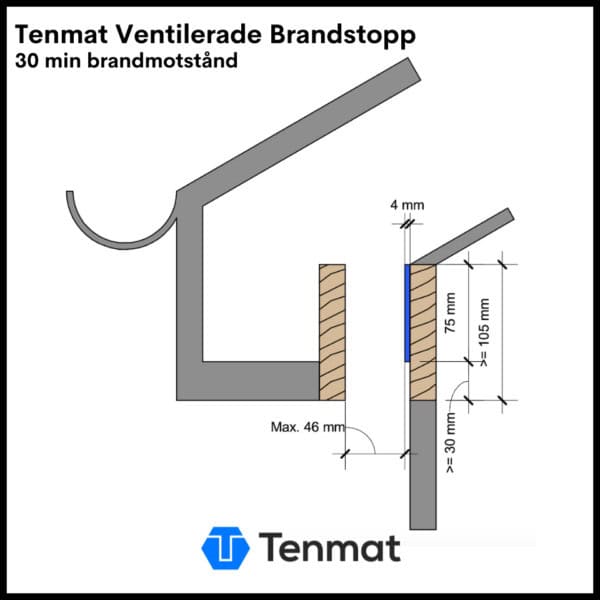

Hur monteras Tenmat Ventilerade Brandstopp? – principer och förutsättningar
Tenmat Ventilerade Brandstopp ska monteras i enlighet med produktens monteringsanvisning för det brandmotstånd (30 eller 60 minuter) som ligger till grund för projekteringen. Avvikelser från anvisningen kan påverka både aktiveringstid och brandteknisk funktion.
Monteringsanvisningen anger bland annat:
- hur brandstoppet ska placeras i luftspalten,
- vilken fri luftspalt som gäller efter montering,
- vilket indrag som ska användas när brandstoppet monteras mot brännbart underlag,
- hur kontinuitet och expansionsutrymme ska säkerställas,
- vilken typ av infästningar som ska användas.
Placering mot brännbart underlag
När brandstoppet monteras mot träregel eller annat brännbart material ska det placeras med det indrag som anges i monteringsanvisningen. Syftet är att säkerställa att svällmaterial och infästningar inte påverkas av förkolning av träet under den tid brandskyddet ska fungera.
Trä förkolnar vid brand med en typisk hastighet i storleksordningen 0,6–0,8 mm per minut enligt etablerad brandteknisk praxis. Om brandstoppet eller dess infästning placeras för nära den brandexponerade ytan finns risk att förkolningen når infästningen under brandförloppet, vilket kan påverka både aktivering och täthet.
Genom att följa angivet indrag säkerställs att brandskyddet förblir mekaniskt stabilt och funktionellt under den dimensionerande brandexponeringstiden.
Infästningar
Brandstoppet ska fästas med de fästelement som anges i monteringsanvisningen, både avseende typ, längd och korrosionsskydd.
Infästningarna ska vara tillräckligt långa för att även efter 30 eller 60 minuters brandpåverkan fortfarande sitta i bärande, oförkolnat trä och inte riskera att lossna på grund av förkolning.
Infästningarna ska också ha tillräcklig korrosionsbeständighet (t.ex. rostfritt eller minst miljöklass C2) för att inte försämras över tid i den fuktbelastade miljö som ofta råder i takfot och ventilerade konstruktioner.
Kontinuitet och expansionsutrymme
Brandstoppet ska monteras kontinuerligt utan avbrott längs hela luftspalten. Skarvar ska utföras enligt anvisningen så att ingen otät linje uppstår.
Svällmaterialet ska ges tillräckligt expansionsutrymme så att det kan expandera fritt vid brandpåverkan och därmed försluta luftspalten på avsett sätt.
Förhållande till analytisk dimensionering
Monteringsanvisningen anger de förutsättningar under vilka produkten är provad och verifierad. Dessa ska alltid uppfyllas.
Om den analytiska dimensioneringen i ett projekt visar att ytterligare brandtekniska åtgärder krävs för att uppfylla funktionskraven enligt BBR, hanteras detta genom förstärkning eller justering av den omgivande konstruktionen – till exempel genom val av material, skivbeklädnad, sektionering eller andra byggnadstekniska åtgärder, inte genom att frångå produktens verifierade monteringsförutsättningar.
Avvikelser i placering, mått, infästning eller utförande kan påverka aktiveringstid och därmed den brandtekniska funktionen.
När bör EI-klassade alternativ övervägas?
I vissa typer av byggnader och användningsfall är kravet på omedelbar brandavskiljning styrande för val av lösning. Det gäller särskilt i byggnader med:
- flera våningsplan,
- höga krav på brandavskiljning,
- stor personsäkerhetsrisk,
- eller där analytisk dimensionering inte används.
I dessa fall är EI-klassade lösningar normalt det mest ändamålsenliga sättet att uppfylla kraven, eftersom de är provade och klassificerade för att ge brandavskiljning redan från brandens start, till exempel BrandShield EI och Brandnätet INCA WFS net®, som är provade enligt EN 1366-4:2021 och klassificerade enligt EN 13501-2.
Vanliga frågor
Är Tenmat Ventilerade Brandstopp EI-klassificerat?
Nej. Produkten är inte EI-klassificerad i sig utan används inom ramen för analytisk dimensionering.
Hur snabbt kan brand spridas i en luftspalt?
Mycket snabbt, särskilt i vertikala spalter där skorstenseffekt uppstår.
Vad är skorstenseffekt i en ventilerad konstruktion?
Att uppvärmd luft och brandgaser stiger och accelererar uppåt i luftspalten, vilket kan transportera brand till högre våningar.
Vad är skillnaden mellan brandmotstånd i minuter och EI-klass?
Brandmotstånd i minuter avser hur länge en konstruktion kan motstå brand under provning. EI-klass innebär verifierad integritet och isolering från brandens start enligt EN 13501-2.
Vad innebär analytisk dimensionering i praktiken?
Analytisk dimensionering innebär att den brandtekniska funktionen verifieras genom beräkning och teknisk analys av den aktuella konstruktionen, i stället för genom en generell klassificering av en enskild produkt. Det är ett etablerat arbetssätt inom prestandabaserad brandskyddsprojektering och används när standardiserad provning inte fullt ut motsvarar den aktuella konstruktionens geometri eller förutsättningar.
Kan open-state-brandstopp användas i brandcellsgränser?
Ja, men då endast om den brandtekniska funktionen i brandcellsgränsen verifieras genom analytisk dimensionering på konstruktionsnivå. Eftersom open-state-lösningar inte ger verifierad brandavskiljning från brandens start kräver sådana tillämpningar särskild analys och dokumentation.
Varför redovisas brandmotstånd i minuter när produkten inte är EI-klassificerad?
Angivna tider avser hur länge produkten har visats kunna motstå brand efter att luftspalten har förslutits i provning. De är inte en klassificering enligt EN 13501-2 och ska inte tolkas som att produkten i sig uppfyller en viss EI-klass.
Vem ansvarar för att rätt lösning väljs i ett projekt?
Val av brandskyddslösning och verifieringsmetod är en del av den övergripande brandskyddsprojekteringen och ligger hos ansvarig brandkonsult eller projekterande ingenjör. Produkten utgör ett tekniskt verktyg i detta arbete men ersätter inte projekteringsansvaret.
Miljö- och dokumentationskrav i projektering
I många byggprojekt ställs i dag krav på att ingående produkter ska vara redovisade i etablerade system för miljö- och materialbedömning.
För Tenmat Ventilerade Brandstopp gäller att produkten:
- har en tredjepartsverifierad miljövarudeklaration (EPD),
- är bedömd och godkänd i Byggvarubedömningen (BVB),
- är registrerad i SundaHus,
- samt är upptagen i Svanens databas för byggprodukter (SCDP).
Dessa system används som besluts- och dokumentationsstöd i projektets miljö- och hållbarhetsarbete och är fristående från den brandtekniska verifieringen av produkten
Sammanfattning
Tenmat Ventilerade Brandstopp är ett tekniskt verifierat open-state-brandskydd för luftspalter, främst i takfot. Det är ventilerande i normalt bruk och försluter luftspalten vid brand genom termisk svällning. Produkten är inte EI-klassificerad i sig, men kan användas där funktionen verifieras genom analytisk dimensionering.
I projekt där omedelbar brandavskiljning krävs från brandens start är EI-klassade lösningar enligt EN 1366-4:2021 normalt det mest ändamålsenliga sättet att uppfylla kraven, till exempel BrandShield EI och Brandnätet INCA WFS net®.
