Brandnätet INCA WFS net® by Flameguard – Typgodkänt brandskydd för ventilerade fasader och takfot

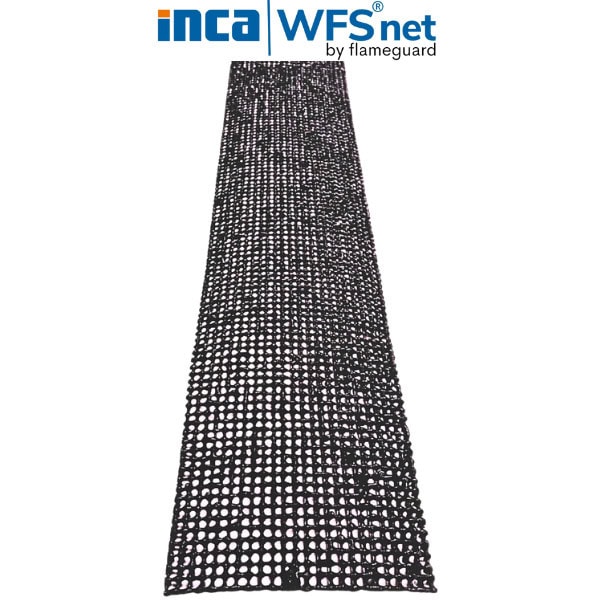

Brandnätet INCA WFS net® by Flameguard är ett typgodkänt brandstopp för ventilerade luftspalter i takfot och fasad. Systemet är brandprovat enligt EN 1366-4:2021 och klassificerat enligt EN 13501-2. Luftspalten försluts vid brand i den provningssituation där brandstoppet exponeras direkt i spalten.

Systemet uppfyller även flamkriterierna från brandens initialskede (T₀) enligt EN 1364-6:2025, vilket framgår av typgodkännandet. Det innebär att lösningen kan användas oavsett vilken av standarderna som föreskrivs i projektet.

Produkten är utvecklad för nordiska ventilerade konstruktioner och försluter luftspalten i brandens tidiga skede. Det bryter den vertikala transporten av brandgaser, värme och flammor i spalten och begränsar brandspridning mot vind och fasad.

För en komplett genomgång av krav, standarder och verifierade lösningar för takfot och ventilerade fasader, se vår stora guide om brandskydd i luftspalter:

Varför luftspalter kräver tidig avskiljning

Ventilerade luftspalter i fasader och takfot bidrar till fuktsäkerhet och uttorkning i byggnader. Samtidigt kan en öppen luftspalt fungera som en effektiv spridningsväg för brandgaser, värme och flammor om den inte avskiljs vid brand.

Ett EI-klassat brandstopp i luftspalten begränsar denna spridning genom att försluta spalten när branden når konstruktionen. Tiden fram till att spalten stängs har stor betydelse för hur långt branden hinner påverka angränsande byggnadsdelar, särskilt vid takfot och vindsanslutningar.

Brandnätet INCA WFS net® är utvecklat för att avskilja ventilerade luftspalter i detta tidiga brandskede och därigenom minska risken för vertikal brandspridning i dolda konstruktioner.

Vad INCA WFS net® gör i byggnaden

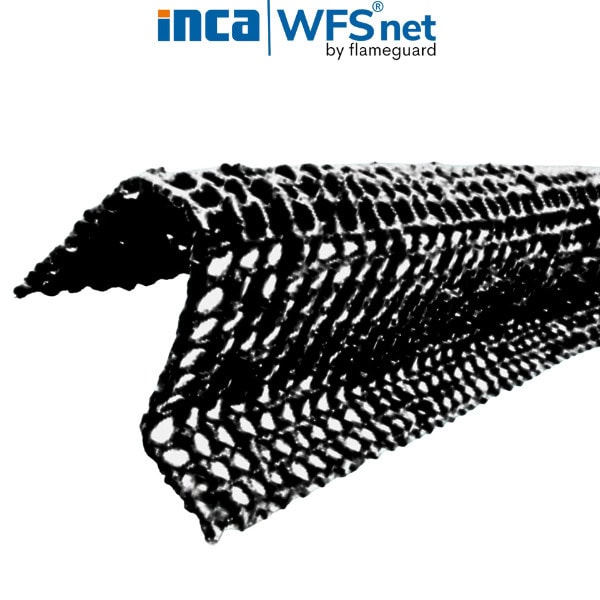

Brandnätet INCA WFS net® är ett intumescent brandstopp som installeras direkt i ventilationsspalten där brandspridning ska begränsas. Systemet följer luftspaltens geometri och kan användas både i nyproduktion och vid eftermontering i takfot där spalten är åtkomlig från utsidan.

Vid brandpåverkan expanderar materialet och försluter luftspalten. Det minskar den uppåtriktade transporten av heta brandgaser, värme och flammor som annars kan föra branden vidare mot vind eller högre fasadnivåer.

Genom att brandstoppet aktiveras i själva luftspalten begränsas spridningen i den del av konstruktionen där transporten normalt sker snabbast i ventilerade system.

Utvecklat i Sverige – för nordiska byggförhållanden

Brandnätet INCA WFS net® har utvecklats i Sverige genom samarbete mellan Flameguard och INCA Tech för att fungera i ventilerade luftspalter i nordiska byggnadskonstruktioner. Utgångspunkten var behovet av ett brandstopp som behåller sin funktion i spalter med träbaserade stommar, varierande fuktförhållanden och temperaturväxlingar över tid.

INCA Tech, under ledning av Nils Wenne, bidrog med material- och konstruktionsteknik baserad på lång erfarenhet av intumescenta system i miljöer med höga temperaturkrav. Denna materialprincip anpassades därefter till byggnadstekniska brandkrav och ventilerade luftspalter i fasad och takfot.

Flameguard utvecklade den byggnadstekniska utformningen, inklusive materialmängd, placering i spalten och montagesätt, för att säkerställa stabil integritet och isoleringsförmåga under brandpåverkan samt långsiktig funktion i ventilerade konstruktioner. Utformningen verifierades genom provning och praktiska installationer i representativa luftspaltskonstruktioner.

Resultatet är ett brandstopp avsett för ventilerade luftspalter i nordiska byggnader, där träkonstruktioner, fuktvariationer och spaltgeometri ställer särskilda krav på robust funktion över tid.

Varför olika brandstandarder ger olika resultat i luftspalter

Brandmotstånd i konstruktioner med luftspalter kan verifieras enligt olika EN-standarder beroende på vilken del av konstruktionen som provas. För ventilerade luftspalter förekommer olika provningsprinciper beroende på vilken del av konstruktionen som utvärderas..

I ventilerade luftspalter har tiden fram till att spalten försluts stor betydelse, eftersom heta brandgaser och flammor annars kan transporteras uppåt i spalten och sprida branden till angränsande byggnadsdelar. Ju längre spalten står öppen i brandens initialskede, desto större blir spridningsrisken.

Provning enligt EN 1364-6:2025 avser brandmotstånd hos en byggnadsdel som innehåller ett open-state cavity barrier. Brandbarriären ingår då som del av vägg- eller fasadsystemets brandmotstånd, och klassificeringen avser byggnadsdelen som helhet.

Provning enligt EN 1366-4:2021 avser i stället brandstoppets funktion direkt i luftspalten, där tätningen exponeras i spalten från brandstart och dess integritet (E) och isolering (I) verifieras enligt klassificering i EN 13501-2.

Båda provningsmetoderna använder standardbrandkurvan ISO 834, men eftersom de utvärderar olika funktioner i konstruktionen kan produkter med samma klassificering uppvisa olika beteende i en ventilerad luftspalt.

Brandnätet INCA WFS net® är provat enligt EN 1366-4:2021, där brandstoppet exponeras direkt i luftspalten från brandstart. Provningen ställer krav på att tätningen upprätthåller integritet och isolering från provningens start och under hela brandförloppet.

Varför luftspalten är en kritisk spridningsväg

En ventilerad luftspalt i fasad eller takfot kan fungera som en vertikal kanal där brandgaser, värme och flammor snabbt transporteras uppåt när en brand utvecklas. Denna transport drivs av temperatur- och tryckskillnader i spalten och kan leda till att branden påverkar högre delar av fasaden eller når vindsutrymmen via takfoten.

Vid fasadbrand, till exempel när flammor slår ut genom ett fönster, exponeras takfotens luftspalt direkt för värme och brandgaser. Om spalten då är öppen kan branden snabbt föras vidare in i konstruktionen och skapa ett nytt spridningsskede i byggnaden.

Brandstopp som installeras direkt i luftspalten begränsar denna transport genom att försluta spalten när temperaturen stiger. Brandnätet INCA WFS net® är avsett att aktiveras i detta tidiga skede och därigenom minska spridning av brandgaser, värme och flammor uppåt i ventilerade luftspalter.

Hur installeras INCA WFS net®? – principer och viktiga förutsättningar

Brandnätet INCA WFS net® installeras direkt i ventilationsspalten enligt den konstruktion och det montagesätt som omfattas av provning och typgodkännande. Brandnätet placeras i luftspalten och fästs mot läkt eller regel, medan funktionsnätet monteras bakom för att säkerställa ventilation i normaldrift. I takfot kan systemet även eftermonteras när luftspalten är åtkomlig från utsidan.

Korrekt placering och infästning är avgörande för att brandstoppets verifierade funktion i luftspalten ska uppnås i den färdiga konstruktionen.

1. Montering i luftspalten

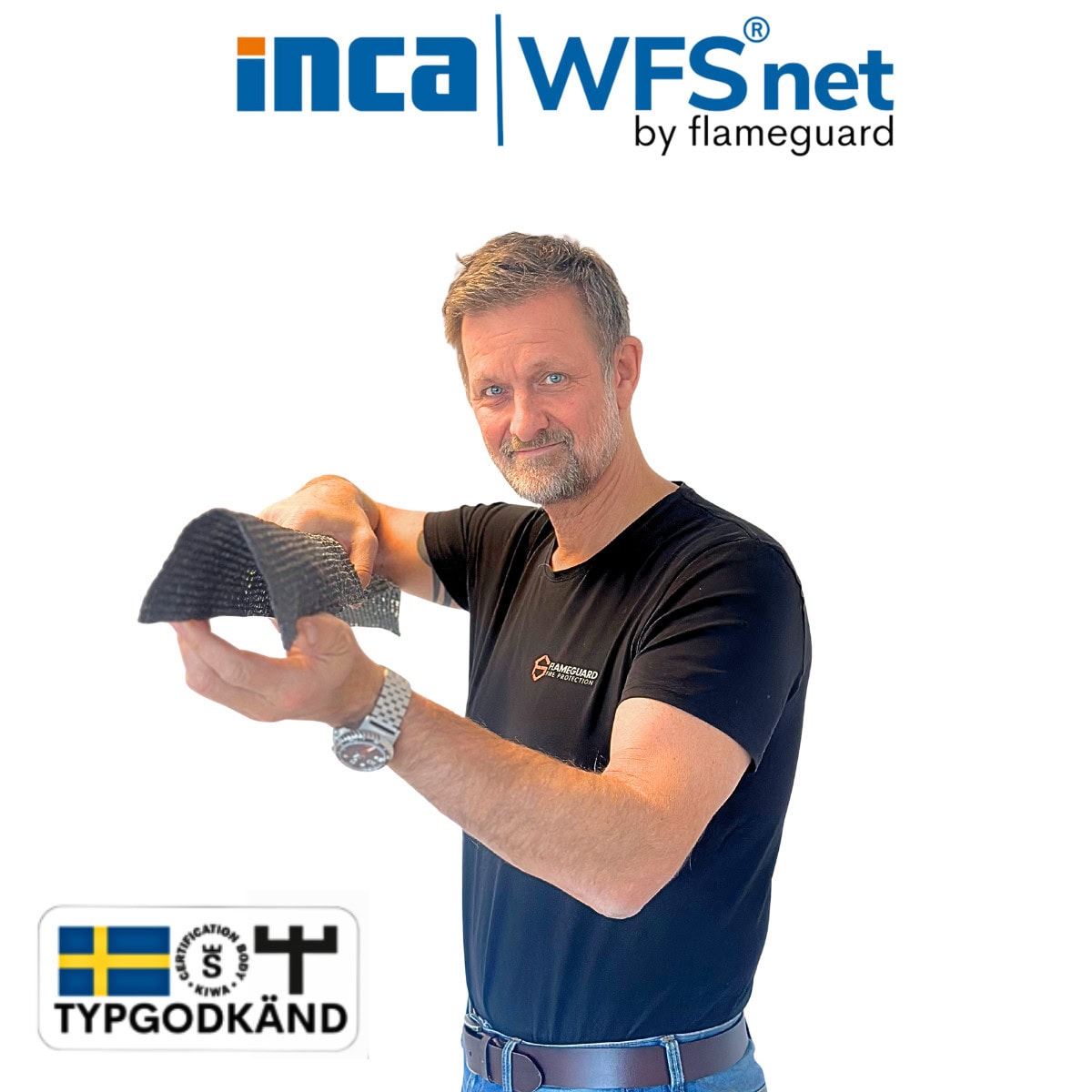

Brandnätet formas enligt monteringsanvisningen, förs in i luftspalten och fästs mot läkt eller regel. Placeringen ska motsvara den provade och klassificerade lösningen så att brandstoppet exponeras i rätt del av spalten vid brand.

2. Infästning mot stabilt underlag

Brandnätet fästs mot läkt, regel eller annan bärande yta som ger stabil infästning. Underlaget ska motsvara de material och dimensioner som anges i monteringsanvisningen, så att nätet ligger tätt mot spalten och kan expandera korrekt vid brandpåverkan.

3. Funktionsnät monteras bakom brandnätet

Funktionsnätet av aluminium placeras bakom brandnätet i spalten. Det skyddar brandstoppet mot smuts och partiklar och säkerställer att luftspalten ventilerar som avsett i normal drift. Detta bidrar till att brandnätets funktion bibehålls över tid i ventilerade konstruktioner.

4. Eftermontering i takfot

I takfot kan INCA WFS net® monteras i efterhand när luftspalten är åtkomlig från utsidan. Installationen följer samma principer som i nyproduktion: brandnätet formas, förs in i spalten och fästs mot läkt eller regel, och funktionsnätet placeras bakom.

5. Egenkontroll och dokumentation

Eftersom brandnätet byggs in i konstruktionen ska installationen dokumenteras enligt projektets egenkontroll. Dokumentationen säkerställer att utförandet motsvarar den typgodkända lösningen och att brandstoppets verifierade funktion i luftspalten upprätthålls i färdig byggnad.

Var används INCA WFS net®?

Brandnätet INCA WFS net® används för att avskilja ventilerade luftspalter där brandgaser, värme och flammor annars kan transporteras uppåt i konstruktionen. Systemet installeras i luftspalter där tidig brandavskiljning har betydelse för att begränsa brandspridning i fasad, takfot och vindsanslutningar.

De vanligaste användningsområdena är:

1. Takfot – där brand ofta når vinden

Luftspalten i takfoten kan föra upp brandgaser, värme och flammor mot vindsutrymmet, särskilt när en fasadbrand slår ut under takfotslinjen eller genom ett fönster. INCA WFS net® installeras i luftspalten för att begränsa denna transport innan branden når vinden.

2. Ventilerade fasader

I ventilerade fasader kan brand spridas snabbt bakom beklädnaden om luftspalten är obruten. INCA WFS net® placeras på projekterad nivå i spalten för att begränsa vertikal brandspridning i fasadens ventilationsskikt.

För en bredare genomgång av brandspridning i ventilerade fasader och verifierade lösningar, se vår guide om brandskydd i ventilerade fasader.

3. Vindsutrymmen med ventilation via takfot

När vindsutrymmen ventileras genom takfotens luftspalt finns en direkt spridningsväg från fasad- eller takfotsbrand till vinden. INCA WFS net® installeras i spalten för att begränsa transport av brandgaser och flammor mot vindsutrymmet.

4. Befintliga byggnader där eftermontering är möjlig

I befintliga byggnader är luftspalten ofta färdigbyggd. INCA WFS net® kan då eftermonteras i takfot när spalten är åtkomlig från utsidan, vilket gör systemet användbart vid renovering och brandskyddsåtgärder i befintliga fasader och takfot.

I radhus och parhus kan obrutna luftspalter bidra till spridning mellan brandceller. Läs mer om dessa risker i vår guide om brandskydd i radhus och parhus.

Förändringar i luftspalten över tid

Ventilerade luftspalter i träkonstruktioner kan förändras något över tid genom krympning, svällning och deformation i råspont, läkt och reglar. Spaltmåttet kan därför variera några millimeter och underlaget kan vara ojämnt i praktiska konstruktioner.

Brandnätet INCA WFS net® är utformat för att följa luftspaltens geometri och ligga stabilt även vid mindre rörelser i konstruktionen. Det intumescenta materialet expanderar vid brandpåverkan och försluter spalten även om ytorna inte är helt plana eller parallella.

Denna följsamhet bidrar till att brandstoppets funktion i luftspalten bibehålls över tid i ventilerade träkonstruktioner.

För en fördjupning om rörelser i träkonstruktioner och robust brandskydd i ventilerade luftspalter, se vår genomgång av robust brandskydd i träbyggnader.

Typgodkännande och klassificering – vad innebär det i praktiken?

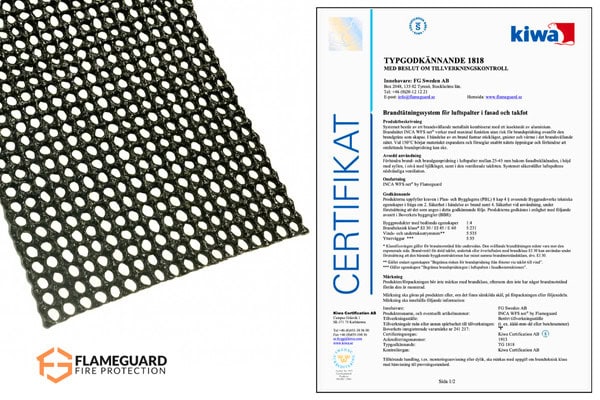

Brandnätet INCA WFS net® har svenskt typgodkännande utfärdat av Kiwa och är brandprovat enligt EN 1366-4:2021 med klassificering enligt EN 13501-2. Det innebär att brandstoppets förmåga att ge integritet (E) och isolering (I) i ventilerade luftspalter är verifierad i provning där tätningen exponeras direkt i spalten.

Klassificeringen avser de konstruktioner, spaltmått och montagesätt som omfattas av provning och typgodkännande. När installationen utförs enligt monteringsanvisningen motsvarar brandstoppets funktion den verifierade prestandan i den provade luftspaltskonstruktionen.

Typgodkännandet innebär att systemet kan användas i projektering för att uppfylla krav på brandavskiljning i ventilerade luftspalter enligt BBR, under förutsättning att konstruktion och utförande motsvarar den klassificerade lösningen.

Teknisk dokumentation och projekteringsstöd

Brandnätet INCA WFS net® är dokumenterat med underlag som verifierar funktion, klassificering och korrekt installation i ventilerade luftspalter. Dokumentationen används i projektering, brandskyddsbeskrivningar och egenkontroll i utförandeskedet.

Flameguard tillhandahåller följande tekniska underlag:

• typgodkännande utfärdat av Kiwa

• klassificeringsrapport enligt EN 13501-2

• provningsgrund enligt EN 1366-4:2021

• monteringsanvisningar för takfot och ventilerad fasad

• tekniska datablad och produktblad

• EPD för klimat- och miljöredovisning

Dessa dokument anger tillåtna spaltmått, konstruktionsförutsättningar och montagesätt som ligger till grund för den klassificerade brandfunktionen i luftspalten. Vid projektering ska konstruktion och utförande motsvara den provade och typgodkända lösningen.

Flameguard bistår vid behov med tekniskt stöd i projektering och installation av ventilerade luftspaltsbrandstopp.

Miljö och hållbarhet

Brandnätet INCA WFS net® har en tredjepartsverifierad miljövarudeklaration (EPD HUB-2321) framtagen enligt EN 15804+A2 och ISO 14025. EPD:n redovisar klimatpåverkan, materialinnehåll och resursanvändning över produktens livscykel.

För 1 meter brandnät (≈0,49 kg) är klimatpåverkan cirka 1,20 kg CO₂e. Produkten innehåller inga ämnen på REACH-listan över särskilt farliga ämnen (SVHC >0,1 %).

INCA WFS net® är registrerat i etablerade nordiska material- och miljösystem:

• Byggvarubedömningen (Rekommenderas)

• SundaHus

• BASTA

• Svanen SCDP

Detta innebär att produkten kan ingå i byggprojekt med krav på dokumenterat innehåll, klimatdata och materialbedömning, exempelvis inom Miljöbyggnad, BREEAM och andra certifieringssystem.

Brandnätets konstruktion — galvaniserat stålnät med intumescent material — påverkar inte luftspaltens ventilation i normaldrift och är avsedd för lång teknisk livslängd i ventilerade konstruktioner.

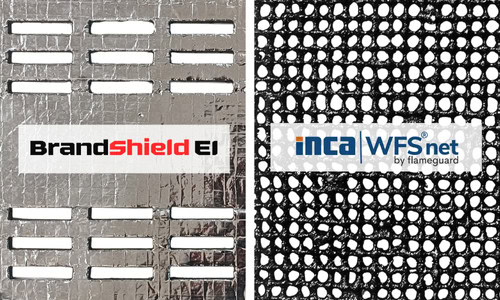

När väljer man INCA WFS net® respektive BrandShield EI?

INCA WFS net® och BrandShield EI är typgodkända brandstopp för ventilerade luftspalter enligt EN 1366-4:2021, men de är utvecklade för olika byggskeden och installationsförutsättningar. Valet avgörs av åtkomlighet till luftspalten, byggskede och konstruktionsförutsättningar.

När väljer man INCA WFS net®?

Brandnätet INCA WFS net® är lämpligt när spaltmått och brandklass ligger inom systemets provade och klassificerade användningsområde och när ett flexibelt brandstopp krävs i ventilerade luftspalter.

Systemet används särskilt när luftspalten endast är åtkomlig utifrån eller när eftermontering behövs i färdig byggnad. Det är därför vanligt i:

• takfot i befintliga byggnader

• renoveringsprojekt

• ventilerade fasader där spalten nås från utsidan

• konstruktioner med varierande eller ojämna spaltmått

Eftersom brandnätet följer spaltens geometri fungerar det väl där underlaget inte är helt plant eller där spaltmåttet varierar något.

När väljer man BrandShield EI?

BrandShield EI används när luftspalten är fullt åtkomlig under byggskedet och installation kan utföras innan fasad- eller takfotsbeklädnad monteras. Systemet är därför lämpligt i:

• nyproduktion där spalten är öppen från stommen

• projekt där installation sker inifrån konstruktionen

• om- och tillbyggnader där fasad eller takfot öppnas

• kontinuerlig installation längs hela spaltsträckan

BrandShield EI installeras i en öppen luftspalt och byggs därefter in i konstruktionen.

Sammanfattning av valprincip

INCA WFS net® används när luftspalten är färdig eller endast åtkomlig utifrån och där ett flexibelt brandstopp krävs.

BrandShield EI används när luftspalten är öppen och åtkomlig under byggskedet och installation sker före beklädnad.

Tillsammans täcker systemen de vanligaste situationerna där ventilerade luftspalter ska avskiljas med verifierad och typgodkänd funktion.

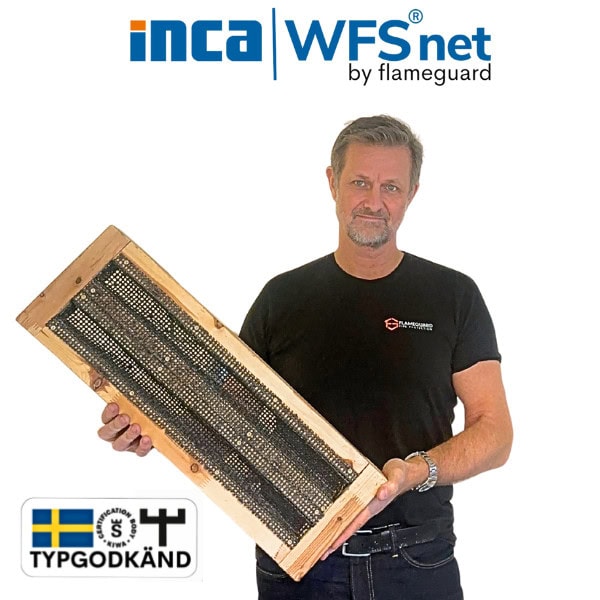

Platsbyggd brandventil i brandklass EI 30 – systemlösning med INCA WFS net®

En takfotsventil (luftspaltsventil) uppbyggd med Brandnätet INCA WFS net® ger verifierad brandavskiljning EI 30 samtidigt som full ventilation bibehålls i normaldrift. Lösningen kan byggas direkt på plats och anpassas till projektets exakta mått.

Enligt typgodkännandet kan INCA WFS net® användas som brandavskiljare i en takfotsventil som byggs av träreglar och funktionsnät. När konstruktionen utförs enligt monteringsanvisningen uppnås brandklass EI 30 i luftspalten.

Princip för EI 30-klassad takfotsventil

Ventilen byggs som en ram av träreglar, normalt 45 × 95 mm, där en eller två ventilationsspalter formas. Varje spalt kan ha upp till cirka 45 mm öppningsbredd enligt typgodkänd användning.

Principen är:

• bygg en ram av träreglar enligt projekterade mått

• montera INCA WFS net® mot den brandutsatta sidan av spalten

• montera funktionsnät på baksidan

• installera ventilen i takfoten som en traditionell luftspaltsventil

Brandnätet placeras på brandexponerad sida och expanderar vid brand, vilket försluter spalten och uppfyller kraven för integritet (E) och isolering (I) i 30 minuter.

Funktion vid brand och normaldrift

I normaldrift ventilerar luftspalten fritt genom ventilen, vilket säkerställer fuktsäker funktion i takfoten.

Vid brand aktiveras det intumescenta materialet och expanderar snabbt, vilket stänger ventilationsspalten och bryter transporten av heta brandgaser och flammor mot vinden.

Denna funktion är verifierad genom provning enligt EN 1366-4:2021 i luftspaltsapplikation.

Montageprinciper som säkerställer typgodkänd funktion

För att EI-klass ska gälla ska ventilen utföras enligt typgodkännande och monteringsanvisning:

• korrekt placering av brandnät mot brandutsatt sida

• spaltmått inom provat intervall

• stabil infästning i ramen

• funktionsnät bakom brandnätet

• installation i motsvarande konstruktion som provning

Det säkerställer att ventilen fungerar i byggnaden på samma sätt som i brandprovningen.

Byggekonomi och praktisk fördel

Ventilen kan byggas av standardmaterial:

• träreglar 45 × 95 mm

• INCA WFS net®

• funktionsnät

• rostfria fästelement

Montaget tar normalt cirka 20–30 minuter per ventil.

Eftersom lösningen byggs på plats blir kostnaden ofta betydligt lägre än prefabricerade takfotsventiler med motsvarande verifierad brandklass.

Efter installation kan ventilen kompletteras med ett externt täckgaller utan att brandfunktionen påverkas.

Sammanfattning

Brandnätet INCA WFS net® är ett typgodkänt brandstopp för luftspalter i takfot och ventilerade fasader. Systemet möjliggör fri ventilation i normaldrift och försluter luftspalten i ett tidigt brandförlopp, vilket bryter skorstenseffekten och begränsar brandspridning i konstruktionen.

Produkten är provad enligt EN 1366-4:2021 och klassificerad enligt EN 13501-2, med svenskt typgodkännande från Kiwa (TG 1818). Brandnätet uppnår brandklass upp till EI 45 i provade konstruktioner och EI 30 i träbaserade takfots- och ventilapplikationer enligt typgodkänd användning.

Systemet är utvecklat i Sverige för nordiska byggförhållanden och fungerar stabilt i ventilerade luftspalter med variationer i spaltmått, fukt och temperatur. Konstruktionen med galvaniserat stålnät och optimerat svällmaterial ger repeterbar funktion både vid brand och under lång driftstid.

INCA WFS net® kan användas i nyproduktion och renovering, inklusive eftermontering i takfot där luftspalten endast är åtkomlig utifrån. Tillsammans med BrandShield EI täcker Flameguards typgodkända system de vanligaste situationerna där luftspalter behöver brandavskiljas på ett verifierat sätt enligt BBR.

Brandnätet har fullständig miljödokumentation inklusive EPD och är registrerat i Byggvarubedömningen, SundaHus, BASTA och Svanen SCDP. Det möjliggör användning i projekt med krav enligt Miljöbyggnad, BREEAM och andra certifieringssystem.

För en komplett genomgång av krav, standarder och lösningsprinciper för luftspalter i takfot och ventilerade fasader, se Flameguards guide om brandskydd i luftspalter.

Läs mer om Brandnätet INCA WFS net® och ta del av teknisk dokumentation och monteringsanvisningar på produktsidan.
